Support d'Affutage
Petit dispositif d'affutage destiné aux outils de tour.

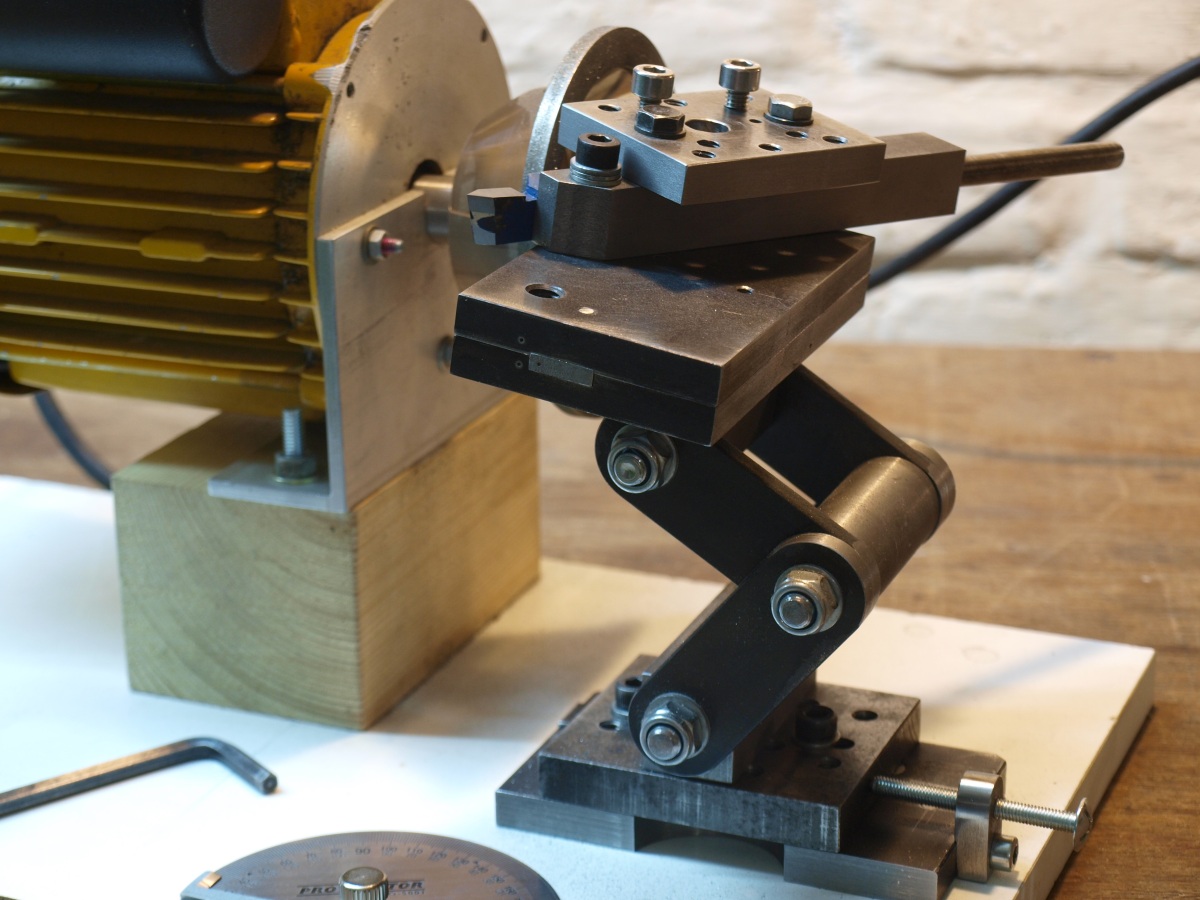

Vue d'ensemble
Réalisé avec un moteur de pompe de
surpresseur dont le corps de pompe avait gelé et dont la face avant a
pu être tournée et dressée.
Le moteur tourne à 2800 tours/minute et il entraîne une meule-boisseau diamant de 100 mm de diamètre.
Il a été réalisé un support orientable permettant de régler la hauteur et l'angle de dépouille.
Un guide horizontal réglable angulairement permet le réglage pour les différentes formes d'outils.
Ce guide est muni d'un système d'immobilisation des outils.
Enfin, l'ensemble coulisse d'arrière
en avant sur une platine avec glissière pour la prise de passe, qu'une
vis permet de régler.
Tous les paramètres angulaires des outils simples sont facilement réglés et obtenus.
Affutage d'un outil à fileter

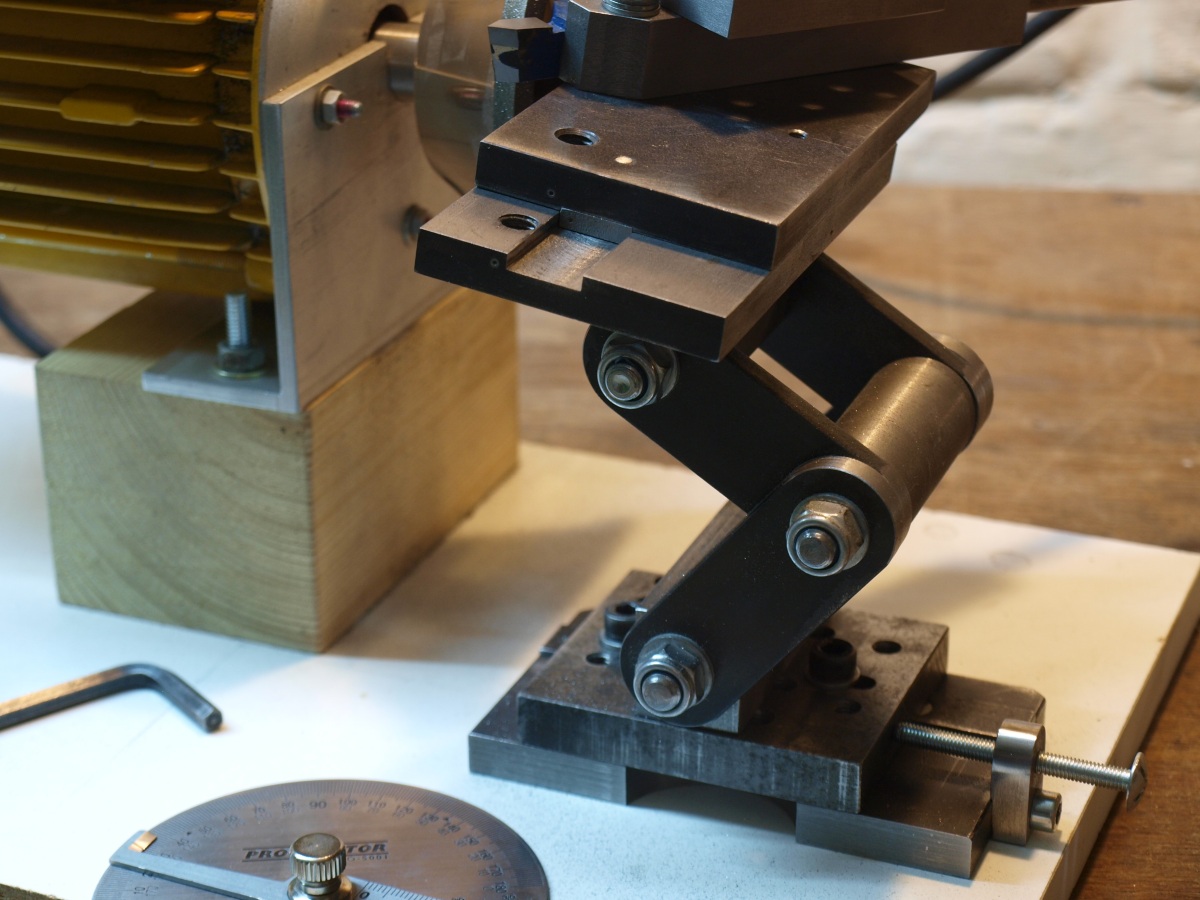

Le support orientable
